Welche Logodatei braucht man für ein Wandlogo? SVG, EPS, PDF, PNG oder JPG erklärt

Für die Herstellung eines Wandlogos sind SVG-, EPS- oder vektorbasierte PDF-Dateien die ideale Grundlage. Sie enthalten bereits skalierbare Konturen und erleichtern dadurch die konstruktive Weiterverarbeitung.

Eine perfekte Vektordatei ist bei Wandlogo.EU jedoch keine Voraussetzung. Auch PNG, JPG, KI-generierte Logos oder ausreichend eindeutige Handskizzen können als Vorlage dienen. Entscheidend ist, dass Form und Proportionen des Firmenlogos nachvollziehbar sind.

Wichtig ist dabei: Eine Logodatei ist noch keine Produktionsdatei. Nach unserer Erfahrung müssen die gelieferten Daten in nahezu allen Fällen konstruktiv geprüft und für die Fertigung aufbereitet werden, bevor daraus das endgültige 3D-Wandlogo entsteht.

Welche Dateiformate eignen sich als Grundlage?

Logodatei / Vorlage Eignung /	Typischer konstruktiver Aufwand
SVG	sehr gut – gering bis mittel
EPS	sehr gut – gering bis mittel
vektorbasierte PDF	sehr gut – abhängig vom Dateiinhalt
hochauflösendes PNG	gut – Konturen müssen rekonstruiert werden
JPG / JPEG	möglich – abhängig von Auflösung und Qualität
KI-generiertes Logo	möglich – technische Geometrie muss neu aufgebaut werden
Handskizze	möglich – vollständige Digitalisierung erforderlich

Die Tabelle beschreibt lediglich die Qualität der Ausgangsbasis. Auch eine sehr gute SVG-Datei muss vor der Fertigung technisch geprüft werden.

Vektordateien sind die ideale Ausgangsbasis

SVG und EPS sind vektorbasierte Grafikformate. Statt ein Logo aus einzelnen Pixeln darzustellen, werden dessen Konturen über Punkte, Linien und Kurven beschrieben. Dadurch lassen sich diese Dateien ohne klassischen Auflösungsverlust vergrößern und bieten uns bereits eine sehr gute Grundlage für die weitere Konstruktion.

Eine Vektordatei bedeutet jedoch nicht automatisch, dass die enthaltene Geometrie bereits fertigungsgerecht ist.

In Grafikprogrammen werden Rundungen häufig mit Bézier- oder Splinekurven erstellt.

Für die grafische Darstellung ist das vollkommen ausreichend. Für eine kontrollierte technische Konstruktion besitzen diese Kurven jedoch nicht zwingend einen konstanten Radius, definierte Kreisbögen oder eindeutige tangentiale Übergänge.

Deshalb prüfen und optimieren wir unter anderem:

Konturen und Linienstärken
Radien und Kurvenverläufe
Übergänge zwischen Linien und Bögen
Abstände zwischen einzelnen Elementen
sehr filigrane Bereiche
geschlossene Konturen
fertigungstechnisch kritische Geometrien

Wo es technisch sinnvoll ist, werden Konturen beispielsweise durch definierte Radien, Kreisbögen oder saubere Übergänge konstruktiv neu aufgebaut.

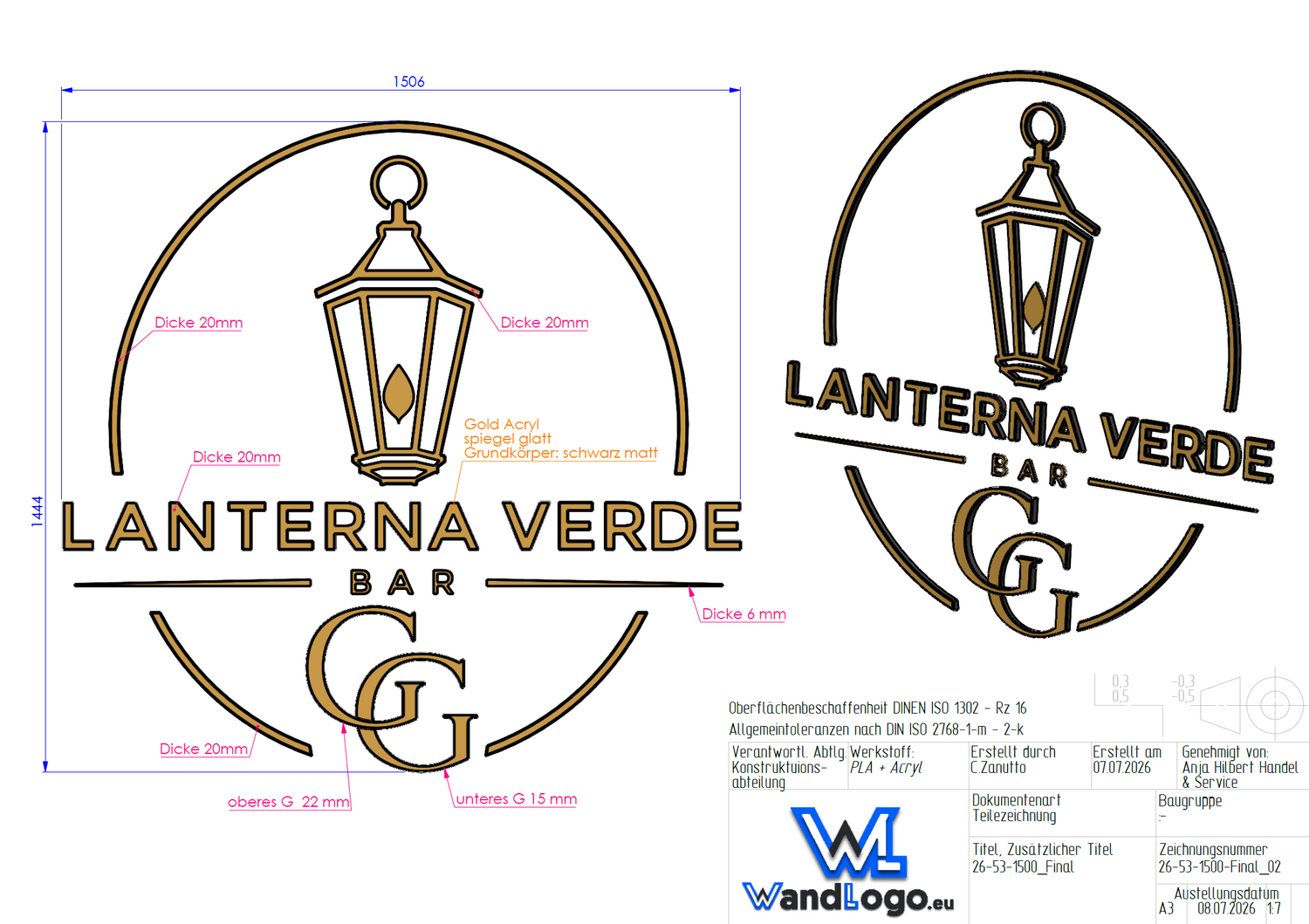

So entsteht aus dem grafischen Firmenlogo eine kontrollierte technische Geometrie, aus der anschließend das 3D-Modell für die Fertigung entwickelt werden kann.

Fachbeitrag „Vom 2D-Logo zum 3D-Wandlogo: Warum präzise CAD-Konstruktion über Qualität entscheidet“

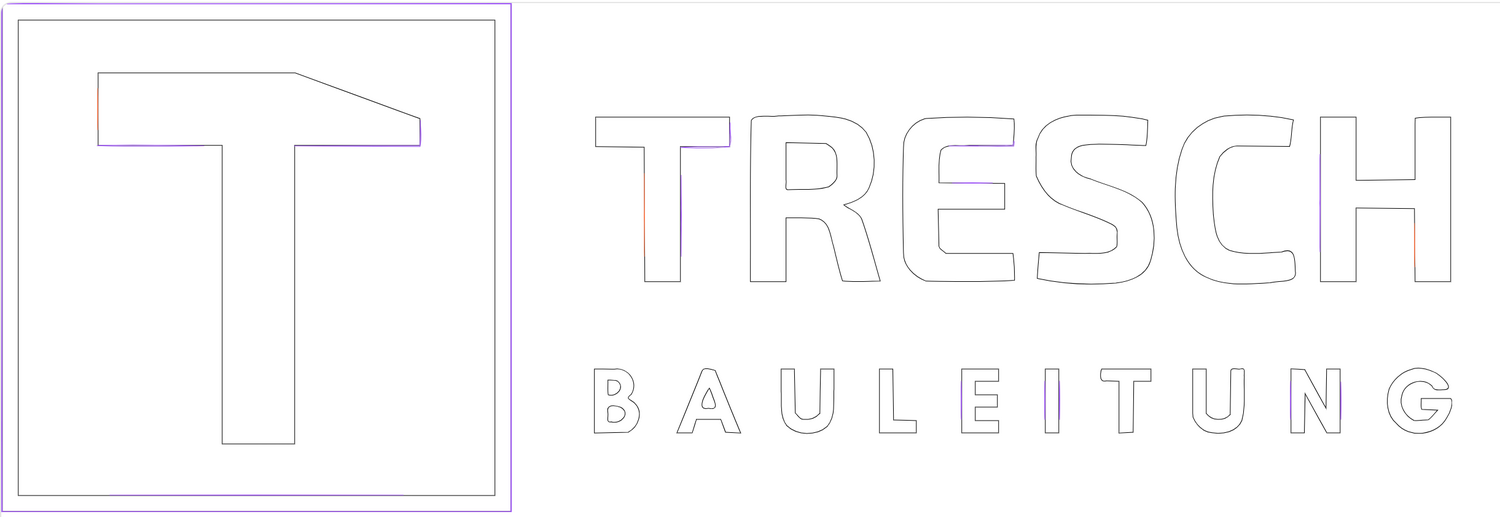

Von PNG oder JPG zur technischen Geometrie

Auch klassische Bilddateien wie PNG, JPG oder JPEG können als Vorlage verwendet werden.

Im Gegensatz zu einer Vektordatei bestehen diese Formate aus einzelnen Bildpunkten. Die sichtbaren Konturen enthalten deshalb keine direkt nutzbaren geometrischen Linien oder Bögen.

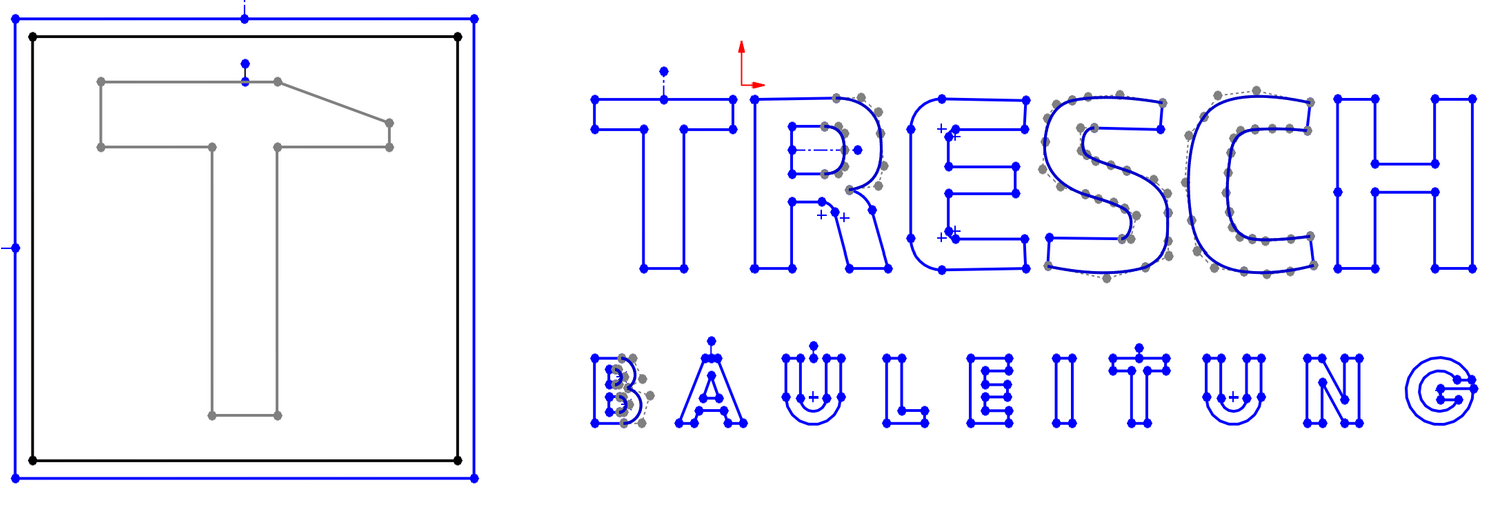

Bei Wandlogo.EU rekonstruieren wir die relevanten Konturen anhand der vorhandenen Pixelvorlage und bauen daraus eine technisch nutzbare Geometrie auf. Dabei arbeiten wir gezielt mit Linien, definierten Bögen und kontrollierten Kurven, um möglichst saubere und nachvollziehbare Konturen zu erhalten.

Je höher die Auflösung und je eindeutiger die Vorlage ist, desto präziser kann das ursprüngliche Firmenlogo rekonstruiert werden.

Bei stark verpixelten oder sehr kleinen Bildern können einzelne Übergänge dagegen nicht mehr eindeutig erkennbar sein. Hier kommt konstruktive Erfahrung ins Spiel: Die vorhandene Form wird so originalgetreu wie technisch möglich rekonstruiert und gleichzeitig für die spätere Fertigung optimiert.

Auch KI-Logos und Handskizzen können umgesetzt werden

Nicht jedes Unternehmen verfügt bereits über eine professionelle Vektordatei.

Wir haben beispielsweise bereits Wandlogos realisiert, bei denen KI-generierte Bilder als Ausgangsbasis dienten. Die Kunden wollten dabei die visuelle Gestaltung möglichst so übernehmen, wie sie durch die KI vorgeschlagen worden war.

Ein KI-Bild enthält allerdings ebenfalls keine fertigungsgerechte technische Geometrie. Die sichtbaren Formen müssen daher konstruktiv rekonstruiert und anschließend in ein herstellbares 3D-Modell überführt werden.

Dasselbe gilt für Handskizzen. Ist die Idee ausreichend eindeutig dargestellt, können wir auch daraus Proportionen und Konturen technisch digitalisieren und eine entsprechende Geometrie entwickeln.

Je klarer Form, Größenverhältnisse und gewünschte Gestaltung aus der Vorlage hervorgehen, desto genauer lässt sich die ursprüngliche Idee umsetzen.

Warum eine Logodatei noch keine Produktionsdatei ist

Die eigentliche Herausforderung beginnt nicht beim Öffnen der Datei, sondern bei der Frage, wie aus einer zweidimensionalen Grafik ein technisch herstellbares Wandlogo entsteht.

Sehr dünne Linien können beispielsweise bei der späteren Fertigung instabil werden. Enge Radien oder kleine Zwischenräume können material- oder fertigungstechnisch problematisch sein. Soll das Wandlogo mit Abstandshaltern montiert werden, muss zusätzlich ausreichend Material vorhanden sein, um die Befestigung verdeckt integrieren zu können.

Deshalb werden bei der konstruktiven Aufbereitung unter anderem Konturstärken, Radien, Abstände, Fertigungsverfahren und die spätere Befestigung berücksichtigt.

Das Ziel ist nicht, das Corporate Design des Unternehmens unnötig zu verändern. Vielmehr soll die vorhandene Gestaltung so originalgetreu wie möglich in eine stabile, saubere und fertigungsgerechte 3D-Geometrie übertragen werden.

Ratgeber „Wie befestigt man ein Wandlogo richtig?“
Fachbeitrag „Vom 2D-Logo zum 3D-Wandlogo: Warum präzise CAD-Konstruktion über Qualität entscheidet“

Die beste Datei erleichtert die Arbeit – entscheidet aber nicht über die Machbarkeit

Eine hochwertige SVG-, EPS- oder vektorbasierte PDF-Datei ist die beste Ausgangsbasis und erleichtert die konstruktive Weiterverarbeitung deutlich. Sie ersetzt jedoch nicht die technische Prüfung und Aufbereitung vor der Fertigung.

Ist keine Vektordatei vorhanden, bedeutet das bei Wandlogo.EU nicht automatisch, dass ein Wandlogo nicht umgesetzt werden kann. PNG, JPG, KI-generierte Vorlagen und selbst Handskizzen können als Grundlage dienen, sofern die gewünschte Gestaltung ausreichend eindeutig erkennbar ist.

Entscheidend ist letztlich nicht nur das Dateiformat, sondern die fachgerechte Übertragung der Vorlage in eine technisch definierte und fertigungsgerechte Geometrie, aus der anschließend das individuelle 3D-Wandlogo entsteht.
