Für den La Torre Pizzaservice in Marbach (Stuttgart) wurde ein individuelles 3D-Wandlogo für den dauerhaften Einsatz im Außenbereich gefertigt.
Zum Einsatz kamen eine weiße Acryl-Grundplatte, dreidimensionale ASA-Grundkörper, glatt glänzende Acrylfronten sowie eine konstruktiv integrierte und frontal nicht sichtbare Abstandsmontage.
Materialwahl, Schichtaufbau und Befestigung wurden dabei gezielt auf die Anforderungen des Außenbereichs abgestimmt. Neben der gewünschten optischen Wirkung mussten insbesondere UV-Belastung, Temperaturschwankungen, Materialverhalten und die spätere mechanische Beanspruchung der Konstruktion berücksichtigt werden.
Für die dreidimensionalen Grundkörper wurde bewusst ASA eingesetzt.
Anders als bei einem ausschließlich im Innenraum montierten Wandlogo sind die Bauteile im Außenbereich dauerhaft wechselnden Umgebungsbedingungen ausgesetzt. Direkte Sonneneinstrahlung, UV-Belastung, Temperaturwechsel und Witterung müssen deshalb bereits bei der Materialauswahl berücksichtigt werden.
ASA wurde bei diesem Projekt als Grundwerkstoff gewählt, weil es für solche Außenanwendungen eine erhöhte UV- und Witterungsbeständigkeit bietet und gleichzeitig die Herstellung der benötigten dreidimensionalen Geometrien ermöglicht.
Die Materialentscheidung erfolgte damit nicht allein anhand der sichtbaren Oberfläche, sondern anhand des tatsächlichen Einsatzortes des Wandlogos.
Die technischen Unterschiede zwischen PLA und ASA sowie deren Werkstoffverhalten, Verarbeitung und Oberflächenbehandlung erläutern wir ausführlicher in unserem Fachbeitrag.
Die sichtbaren Frontflächen der dreidimensionalen Elemente wurden zusätzlich mit glatt glänzendem Acryl veredelt.
Die Acrylfront wurde gewählt, um gegenüber der technisch hergestellten Grundkörperoberfläche eine klar definierte, glatte und geschlossene Sichtfläche zu erhalten.
Dadurch übernehmen die beiden Werkstoffe unterschiedliche Aufgaben:
ASA-Grundkörper → dreidimensionale Geometrie und konstruktive Basis
Acrylfront → glatte und hochwertige sichtbare Oberfläche
Die Kombination ermöglicht es, die räumliche Tiefe eines 3D-Wandlogos mit einer präzisen und optisch geschlossenen Front zu verbinden.
Gerade bei den roten, schwarzen und weißen Bereichen des La-Torre-Logos war eine klare Konturierung wichtig, damit die charakteristische Gestaltung des vorhandenen Firmenlogos auch im realen dreidimensionalen Aufbau erhalten bleibt.
Welche unterschiedlichen Material- und Oberflächenvarianten grundsätzlich für 3D-Wandlogos eingesetzt werden können, erläutern wir separat in unserem Materialratgeber.

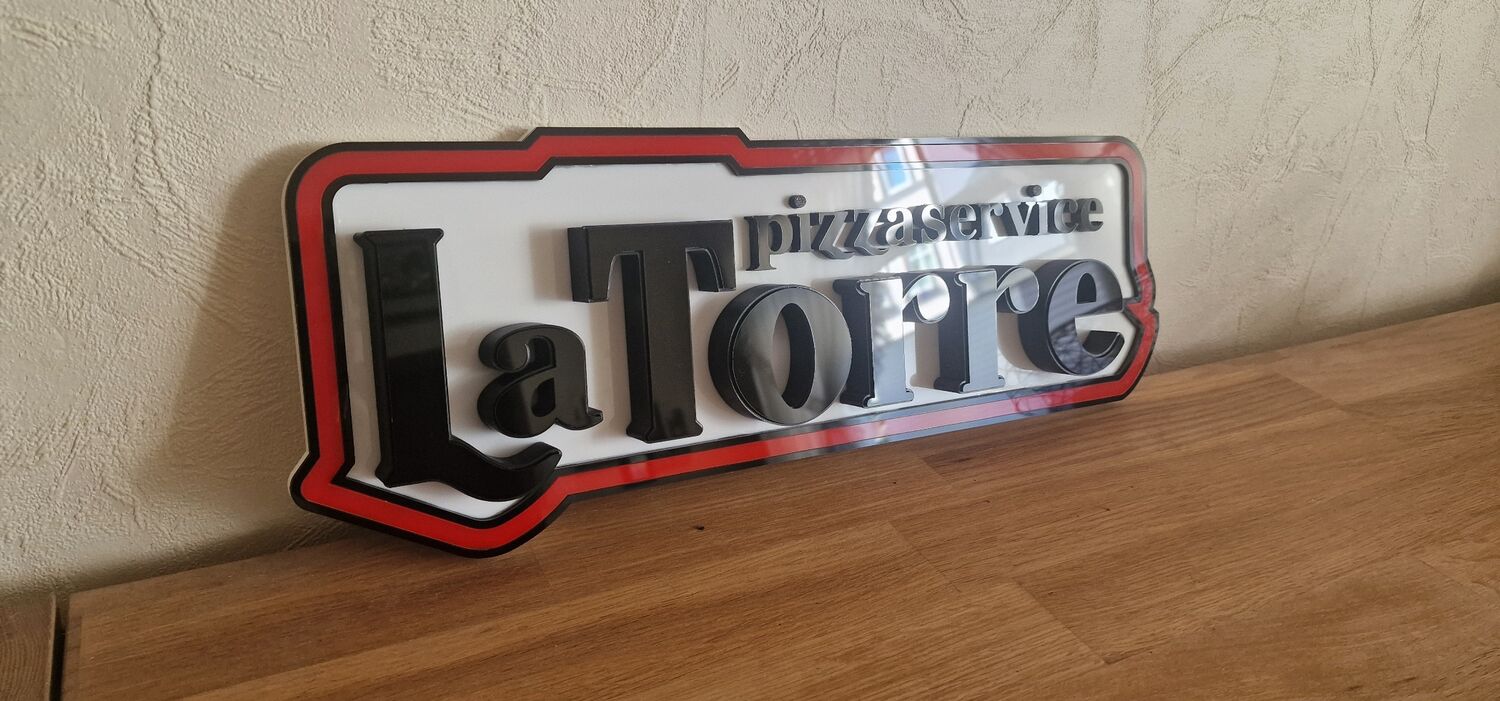

Das bestehende La-Torre-Firmenlogo erforderte einen mehrschichtigen Aufbau, damit Schrift, Rahmen und grafische Konturen auch dreidimensional sauber voneinander getrennt werden konnten.
Eine weiße Acryl-Grundplatte bildet die gestalterische und konstruktive Basis des Wandlogos.
Darauf wurden die dreidimensionalen ASA-Grundkörper positioniert und mit den glatt glänzenden Acrylfronten kombiniert. Auch der rote und schwarze Rahmen wurde als eigene Material- und Gestaltungsebene berücksichtigt.
Dadurch entsteht kein einfacher flacher Schriftzug, sondern ein Aufbau aus mehreren definierten Ebenen:
Fassade → Abstand → Acryl-Grundplatte → 3D-Grundkörper → Acryl-Sichtfläche
Die einzelnen Komponenten wurden bereits in der Konstruktion gemeinsam betrachtet, damit Konturen, Abstände und Proportionen des ursprünglichen Firmenlogos trotz des mehrschichtigen Aufbaus erhalten bleiben.

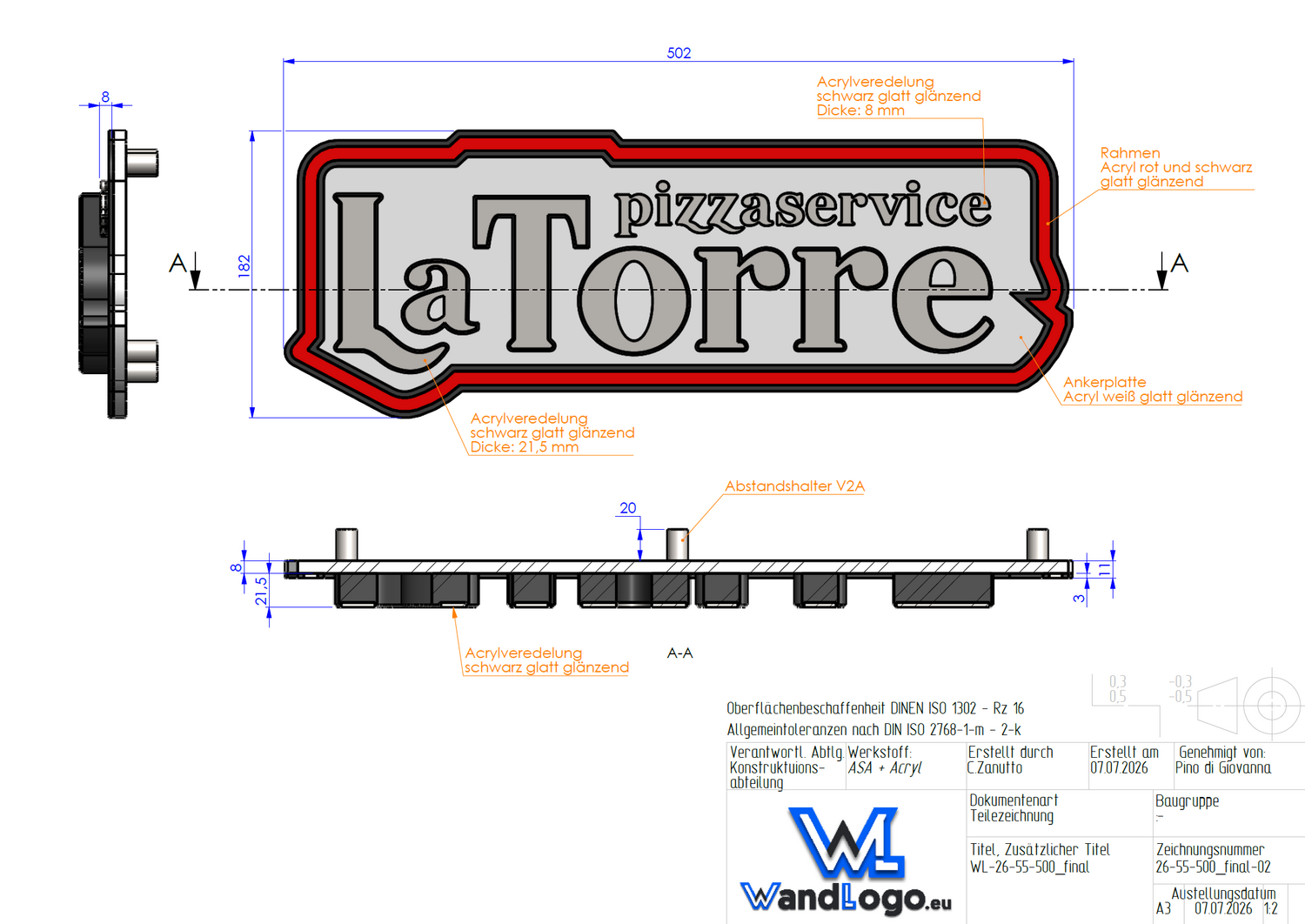

Eine besondere konstruktive Anforderung dieses Projekts betraf die Befestigung der großen Acryl-Grundplatte.
Ziel war eine Abstandsmontage, bei der die notwendigen Befestigungselemente von der Vorderseite nicht sichtbar sind und damit die geschlossene Gestaltung des Logos nicht unterbrechen.
Die Befestigung wurde deshalb bereits während der Konstruktion in den rückseitigen Aufbau integriert.
Von vorne bleibt die weiße Acrylfläche dadurch optisch geschlossen, während sich die eigentliche mechanische Verbindung auf der Rückseite befindet.
Für dieses Projekt wurden bewusst keine einfachen Kunststoff-Klick-Abstandshalter eingesetzt. Wandlogo.EU setzt bei seinen Wandlogos stattdessen auf belastbare Abstandslösungen, deren Ausführung an Konstruktion, Gewicht und Anwendung angepasst wird.
Gerade bei einer Außenmontage ist dies relevant, weil die Befestigung nicht ausschließlich das Eigengewicht des Logos aufnehmen muss.
Position und Anzahl der Befestigungspunkte wurden nicht erst bei der späteren Montage festgelegt, sondern bereits während der Konstruktion des Wandlogos berücksichtigt.
Die Acryl-Grundplatte muss über ihre Fläche ausreichend gleichmäßig gehalten werden. Gleichzeitig müssen die auftretenden Kräfte über die Abstandshalter und Befestigungspunkte in den Untergrund übertragen werden.
Die Positionierung der Befestigung beeinflusst damit unmittelbar den gesamten Aufbau.
Zu große freie Bereiche können das Verhalten einer Platte verändern, während ungünstig positionierte Befestigungspunkte gleichzeitig die sichtbare Gestaltung beeinträchtigen könnten.
Deshalb wurden Geometrie, Grundplatte und Befestigung als zusammenhängende Konstruktion betrachtet.
Bei einem Wandlogo im Außenbereich wirken andere Belastungen als bei einer klassischen Montage in einem Innenraum.
Neben Eigengewicht und Temperaturwechseln können insbesondere Windkräfte auf das Wandlogo einwirken.
Je größer eine Fläche ist und je weiter sie von der Fassade absteht, desto stärker können diese äußeren Einwirkungen für Grundplatte, Abstandshalter und Befestigung relevant werden.
Die Befestigung eines Außen-Wandlogos wird deshalb nicht pauschal nach einem Standardschema ausgeführt.
Bei der technischen Planung müssen unter anderem berücksichtigt werden:
- Abmessungen des Wandlogos,
- Aufbau und Material der Grundplatte,
- Abstand zur Fassade,
- Anzahl und Position der Befestigungspunkte,
- Untergrund
- sowie die konkrete Einbausituation.
Beim La-Torre-Wandlogo wurde die Befestigung deshalb als Bestandteil des gesamten Bauteils konstruktiv mitgedacht.
Weitere grundsätzliche Anforderungen an Materialien, Konstruktion, Befestigung und Einsatzbedingungen behandeln wir in unserem Ratgeber zu Wandlogos im Außenbereich.

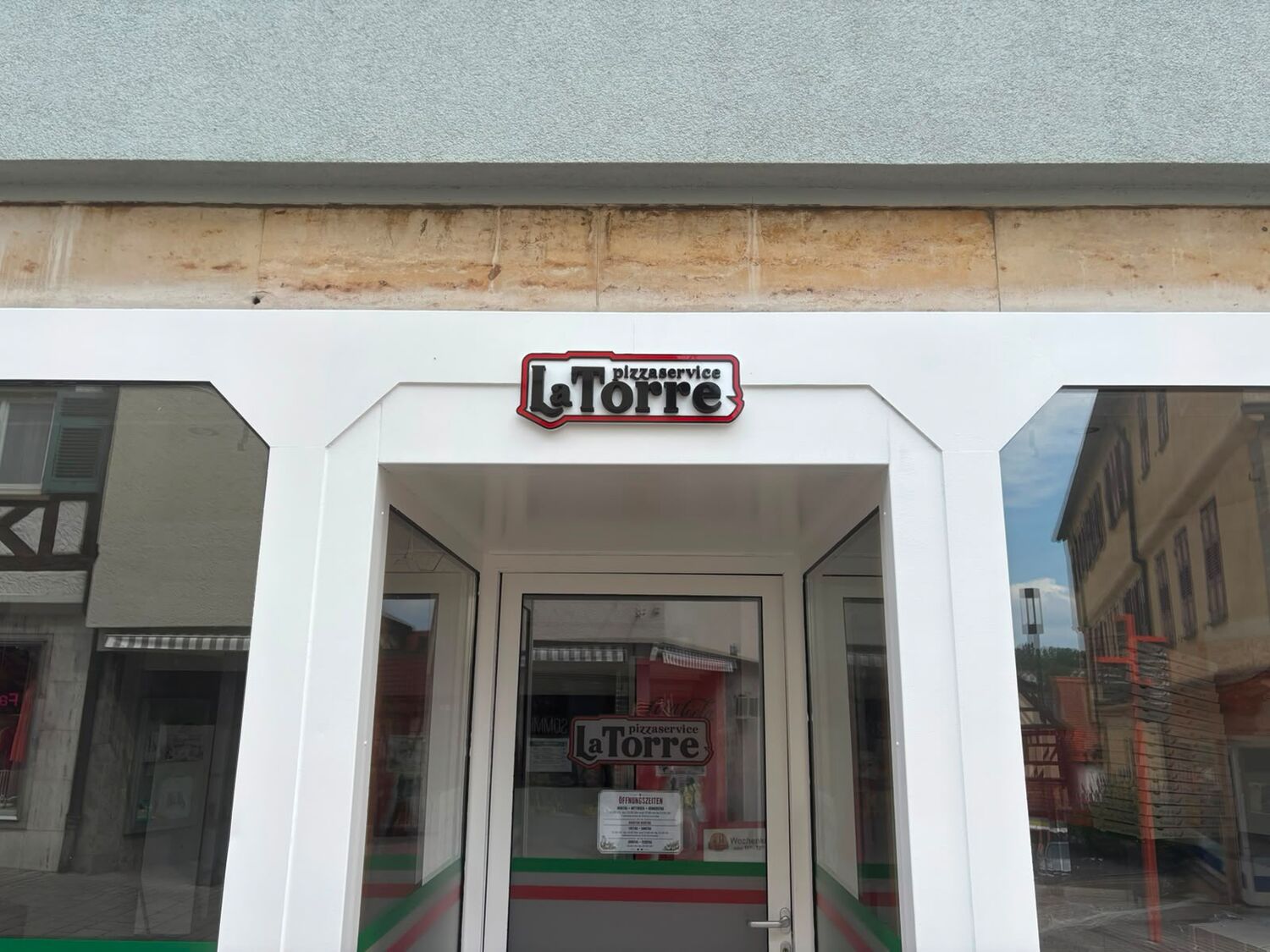

Die Abstandsmontage erfüllt bei diesem Projekt nicht nur eine technische Funktion.
Durch den definierten Abstand zwischen Acryl-Grundplatte und Fassade entsteht zusätzlich eine räumliche Trennung des gesamten Wandlogos von der Gebäudeoberfläche.
Besonders aus schrägen Betrachtungswinkeln wird dadurch sichtbar, dass das Logo nicht flach auf die Fassade aufgesetzt wurde, sondern als eigenständiges Bauteil davor positioniert ist.
Zusammen mit den auf der Grundplatte angeordneten 3D-Elementen entsteht dadurch eine mehrstufige Tiefenwirkung.
Das fertige La-Torre-Wandlogo verbindet eine weiße Acryl-Grundplatte, dreidimensionale ASA-Grundkörper, glatt glänzende Acrylfronten und eine frontal nicht sichtbare Abstandsmontage zu einem mehrschichtigen Außen-Wandlogo.
Die Auswahl von ASA für die Grundkörper wurde auf die erhöhten Anforderungen des Außenbereichs abgestimmt. Die Acrylfronten schaffen eine glatte und geschlossene Sichtfläche, während die verdeckte Befestigung die Gestaltung der großen Grundplatte von vorne nicht unterbricht.
Gleichzeitig wurde die Befestigung nicht isoliert betrachtet. Materialaufbau, Plattengröße, Abstand zur Fassade und die im Außenbereich auftretenden Belastungen wurden bereits während der konstruktiven Auslegung berücksichtigt.
Das Projekt zeigt damit besonders deutlich, dass ein Wandlogo für den Außenbereich nicht lediglich eine wetterfeste Variante eines Innenraumlogos ist. Werkstoffe, Konstruktion und Befestigung müssen auf die tatsächlichen Einsatzbedingungen abgestimmt werden.
Konstruktion, Materialauswahl, Fertigung der 3D-Grundkörper, Acrylveredelung, Aufbau der Grundplatte und die technische Auslegung der verdeckten Befestigung wurden durch Wandlogo.EU umgesetzt.
